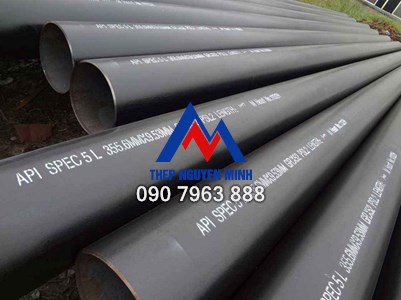

ỐNG THÉP ĐÚC API 5L



 ĐẶC ĐIỂM VÀ ỨNG DỤNG CỦA ỐNG THÉP ĐÚC API 5L:

Thép ống đúc API 5L được nhập khẩu từ các nước Nhật Bản, Hàn Quốc, Trung Quốc, Ấn Độ...

Tiêu chuẩn API 5L kết hợp với  tổ chức tiêu chuẩn hóa quốc tế ISO 3183, cam kết kỹ thuật tiêu chuẩn được xác định thành 2 mức độ cơ bản PSL (Product Specifications Levels) của yêu cầu kỹ thuật: PSL1 và PSL2. PSL1 là tiêu chuẩn chất lượng cho đường ống; PSL2 chứa thêm hóa chất, tính chất cơ khí và đặc trưng kỹ thuật.

Mác thép: Ống thép đúc API 5L GR.B, Ống thép đúc API 5L X42, Ống thép đúc API 5L X46, Ống thép đúc API 5L X52, Ống thép đúc API 5L X56, Ống thép đúc API 5L X60, Ống  thép đúc API 5L X65, Ống thép đúc API 5L X70, Ống thép đúc  API 5L X80.

Ống thép đúc API 5L được sử dụng làm đường ống vấn chuyển khí, nước, hóa chất, dầu bao gồm cả khí và dầu tự nhiên. Làm cấu trúc hệ thống ống vận chuyển sử dụng trong công nghiệp hóa dầu, hóa chất dầu khí, khí gaz tự nhiên.





THÀNH PHẦN HÓA HỌC

Thành phần hóa học của ống thép đúc api 5l theo tiêu chuẩn psl 1:

Thép ống API 5L PSL 1
GRADE		Thành phần hóa học				Tính chất cơ lý
		C (Max)	Mn (Max)	P (Max)	S (Max)	Sức căng  ( Min )		Sức cong ( Min )
						Psi X 1000	Mpa	Psi X 1000	Mpa
A25	CL   I	0.21	0.60	0.030	0.030	45	310	25	172
	CL  II	0.21	0.60	0.030	0.030
A		0.22	0.90	0.030	0.030	48	331	30	207
B		0.26	1.20	0.030	0.030	60	414	35	241
X42		0.26	1.30	0.030	0.030	60	414	42	290
X46		0.26	1.40	0.030	0.030	63	434	46	317
X52		0.26	1.40	0.030	0.030	66	455	52	359
X56		0.26	1.40	0.030	0.030	71	490	56	386
X60		0.26	1.40	0.030	0.030	75	517	60	414
X65		0.26	1.45	0.030	0.030	77	531	65	448
X70		0.26	1.65	0.030	0.030	82	565	70	483

Thành phần hóa học của thép ống đúc api 5l theo tiêu chuẩn psl 2:

Thép ống API 5L PSL 2
GRADE	Thành phần hóa học				Tính chất cơ lý
	C  (Max)	Mn  (Max)	P  (Max)	S  (Max)	Tensile		Yield		C. E.      IMPACT ENERGY
					Psi x 1000	Mpa	Psi x 1000	Mpa	PCM	IIW	J	FT/LB
B	0.22	1.20	0.025	0.015	60 - 110	414 - 758	35 - 65	241 - 448	0.25	0.43	T/L 27/41	T/L 20/30
X42	0.22	1.30	0.025	0.015	60 - 110	414 - 758	42 - 72	290 - 496	0.25	0.43	T/L 27/41	T/L 20/30
X46	0.22	1.40	0.025	0.015	63 - 110	434 - 758	46 - 76	317 - 524	0.25	0.43	T/L 27/41	T/L 20/30
X52	0.22	1.40	0.025	0.015	66 - 110	455 - 758	52 - 77	359 - 531	0.25	0.43	T/L 27/41	T/L 20/30
X56	0.22	1.40	0.025	0.015	71 - 110	490 - 758	56 - 79	386 - 544	0.25	0.43	T/L 27/41	T/L 20/30
X60	0.22	1.40	0.025	0.015	75 - 110	517 - 758	60 - 82	414 - 565	0.25	0.43	T/L 27/41	T/L 20/30
X65	0.22	1.45	0.025	0.015	77 - 110	531 - 758	65 - 82	448 - 565	0.25	0.43	T/L 27/41	T/L 20/30
X70	0.22	1.65	0.025	0.015	82 - 110	565 - 758	70 - 82	483 - 565	0.25	0.43	T/L 27/41	T/L 20/30
X80	0.22	1.90	0.025	0.015	90 - 120	621 - 827	80 - 102	552 - 705	0.25	0.43	T/L 27/41	T/L 20/30

a. Đối với mỗi giảm 0,01 % so với nồng độ tối đa quy định cho carbon, tăng 0,05 % so với nồng độ tối đa quy định cho mangan là cho phép, lên đến tối đa là 1,65 % cho> lớp B, nhưng < X52; lên đến tối đa là 1,75 % cho các lớp > X52, nhưng < X70; và lên đến tối đa là 2,00 % cho lớp X70

b. Tổng của niobi, vanadium, và nồng độ titan là < 0,06 % .

c. Trừ khi có thoả thuận khác, 0.50 % tối đa cho đồng, 0,30 % tối đa cho niken, 0,30 % tối đa cho crom, và 0,12 % tối đa cho molypden.

TÍNH CHẤT CƠ LÝ CỦA THÉP ỐNG ĐÚC API 5L

Việc phân chia lớp thép theo Tiêu chuẩn thép ống API 5L cho đường ống. Phân chia thành 2 lớp A và B. Lớp thép cường lực có ký hiệu X với sức cong tối thiếu của ống, được tính kilopound trên mỗi inch vuông  ( được viết tắt Ksi). Ví dụ, X60 có sức cong tối thiểu 60 ksi.

API 5L Grade	Yield Strength min. (ksi)	Tensile Strength min. (ksi)	Yield to Tensile Ratio (max.)	Elongation min. %1
A	30	48	0.93	28
B	35	60	0.93	23
X42	42	60	0.93	23
X46	46	63	0.93	22
X52	52	66	0.93	21
X56	56	71	0.93	19
X60	60	75	0.93	19
X65	65	77	0.93	18
X70	70	82	0.93	17
X80	80	90	0.93	16

Độ dãn dãi của thép ống API 5L biến đối theo mỗi mẫu kích thước. Giá trị được thể hiện là 0.2 inch² mỗi mẫu.
